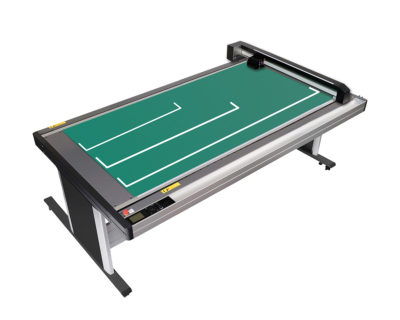

Graphtec FCX2000 Serie
Details:
Der große Vorteil eines Flachbettschneideplotters liegt in seiner planen Auflagefläche. So können Materialien komplett durchgeschnitten werden. Die nachgiebige und selbstheilende Oberfläche bietet auch für Rillwerkzeuge hier größtmöglichen Komfort.
3 Tischgößen
Dank drei Tischgrößen finden auf dem Flachbettschneideplotter FCX2000 eine Vielzahl an Materialien Platz. Ob einfache Papiere und Kartonagen für Verpackungsmuster, Lacktücher für den Offsetdruck, oder sogar ganze Rollen an Material. Der FCX2000 bietet für alle Anwendungen genug Platz.
Langlebige Hardware
Die robuste Hardware des FCX2000 ermöglicht viele Jahre produktiver Arbeit. So ist die Schneidefläche auf Lifetime-betrieb ausgelegt. Die gummierte Auflagefläche ist selbstheilend, sodass kleine einschnitte in diese keine Probleme darstellen.
Datenblatt
FCX2000 Serie
| Modell | 60VC | 120VC/ES | 180VC |
|---|---|---|---|
| Konfiguration | Digital Servomotoren, Flachbettplotter | ||
| Art der Medienfixierung | Vakuum | Vakuum/Elektrostatisch | Vakuum |
| Effektiver Schneidebereich | 610 mm x 920 mm | 1200 mm x 920 mm | 1800 mm x 920 mm |
| Anzahl der Werkzeuge | 2 | ||
| Maximale Schneidegeschwindigkeit | 400 mm/s (in alle Richtungen) in 16 Stufen regelbar | ||
| Maximale Schneidekraft | Werkzeug 1: 4,9 N (500 gf) in 40 Schritten | ||
| Werkzeug 2: 9,8 N (1 kgf), in 80 Schritten | |||
| Mechanische Auflösung | 0,0025 mm | ||
| Programmierbare Auflösung | GP-GL Mode: 0,1/0,05/0,025/0,01 mm (per Menü wählbar) | ||
| HP-GL Emulations-Modus: 0,025 mm | |||
| Stiftarten | wasserbasierende Filzstifte oder ölbasiernede Kugelschreiber | ||
| Anschlüsse | RS-232C, USB2.0, Ethernet (10BASE-T / 10BASE-TX) | ||
| Kommandosprachen | GP-GL und HP-GL Emulation (per Menü wählbar) | ||
| Speicher | 2 MB | ||
| Distanzgenauigkeit | maximal 0,1% der gefahrenen Strecke oder 0,1mm je nachdem was größer ist (Plotter Modus) | ||
| Wiederholgenauigkeit | maximal 0,1 mm (Plotter Modus) | ||
| Rechtwinkligkeit | innerhalb 0,5 mm/900 mm (Plotter Modus) | ||
| Stromversorgung | 100 bis 240 VAC, 50/60 Hz; automatische Umschaltung | ||
| Leistungsaufnahme | 140 VA max. | ||
| Betriebsbedingungen | Temperatur: +10°C bis +35°C | ||
| Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend) | |||
| Betriebsbedingungen für garantierte Genauigkeit | Temperatur: +10°C bis +32°C | ||
| Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend) | |||
| Abmessungen mit Standfuß und Rollenhalterung (B x T x H) | 1.344 x 1.409 x 930 mm | 1.934 x 1.409 x 930 mm | 2.534 x 1.409 x 930 mm |
| Gewicht (inkl. Stand) | ca. 76 kg | ca. 99 kg | ca. 116 kg |
