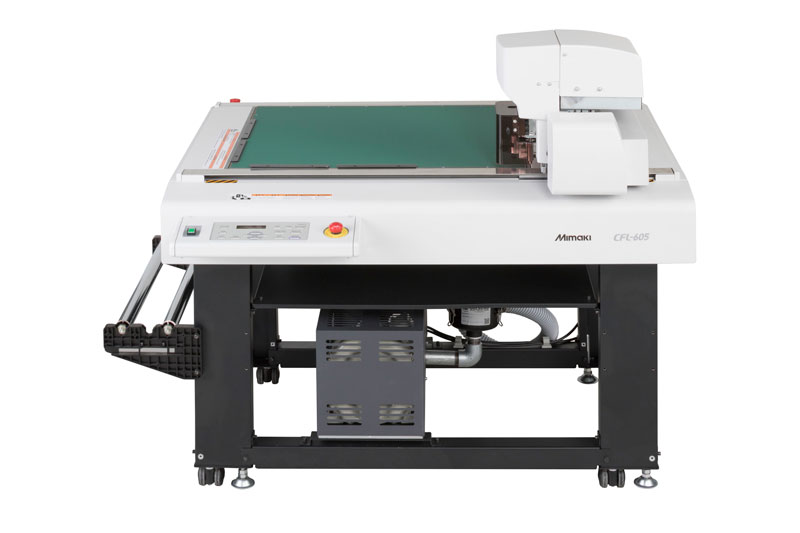

MIMAKI CFL-605RT
Details:
Lassen Sie sich nicht von den kompakten Maßen täuschen: Der Mimaki-Schneideplotter CFL-605RT bietet eine Vielzahl von Möglichkeiten zum Schneiden und Rillen. Damit ist er die perfekte multifunktionale Lösung für die Produktion von Verpackungsmustern und Kleinserien – idealerweise in Kombination mit einem kleinen UV-LED-Flachbettdrucker von Mimaki.
- Verschiedene Werkzeuge, zum Beispiel:
- Ein Schleppmesser für beschichteten Karton
- Ein Tangentialmesser für dickere Materialien, beispielsweise Wellpappe, reflektierendes Vinyl und PET
- Ein oszillierendes Messer für Leichtschaumplatten und Schaummaterial bis 10 mm Höhe*
- Ein Rillwerkzeug
- Adapter für Kugelschreiber zum Zeichnen
- Besonders präzise Kontur-Schnitte dank Passermarkenerkennung
- Eine saugstarke Vakuum-Einheit, die das Material beim Schneiden zuverlässig fixiert
- Anpressdruck bis 1.500 g
- Maximale Schneidefläche 610 x 510 mm
- Professionelles Plug-in zum effektiven Schneiden im Preis inbegriffen
Datenblatt DE
Datenblatt EN
MIMAKI CFL-605RT
| Antrieb | X / Y / Z /θ – 4 Achsen mit Gleichstrom-Servomotor |
| Materialfixierung | Ansaugung mit Vakuum |
| Maximale Mediengröße | 630mm x 530mm |
| Effektive Schneidefläche | 610mm x 510mm |
| Maximale Geschwindigkeit | XY: 423 mm / s (45° Grad), Z: 30 mm / s |
| Maximaler Anpressdruck | Schlepp-Messer: 1.000 g / Tangentialmesser und Rillwerkzeug: 1.500 g |
| Maximale Substrathöhe | Oszillierendes Messer: 10 mm / Tangentialmesser: 2 mm |
| Maximales Plattengewicht | 20 kg (keine Punktlast) |
| Statische Genauigkeit Reproduzierbarkeit | ± 0,2 mm (Schrumpf bzw. Dehnung durch Folientemperatur bleiben unberücksichtigt) |
| Statische Genauigkeit Distanzgenauigkeit | Max. Weg mal ± 0,2% oder ± 0,1 mm oder weniger, der größere Wert gilt |
| Statische Genauigkeit Wiederholgenauigkeit | Bis 0,1 mm |
| Einheit A | Montierbare Werkzeuge: Schlepp-messer, Stift |
| Einheit B | Montierbare Werkzeuge: Oszillierendes und Tangentialmesser, Rillwerkzeug |
| Befehlssatz | MGL-ll c3 |
| Schnittstelle | USB2.0, RS-232C, Ethernet |
| Stromanschluss | Einphasiger Wechselstrom 100 – 120 V / 200 – 240 V, 50 / 60Hz |
| Command | MGL-IIc3 |
| Schnittstelle | USB 2.0 (High Speed), RS-232C, Ethernet |
| Stromanschluss | Einphasiger Wechselstrom 100 – 120 V / 200 – 240 V, 50 / 60Hz |
| Geräuschpegel | Bis 70 db (Größte Lautstärke bei Nutzung der Blasfunktion des Vakuumtisches oder des oszillierenden Messers) |
| Energieverbrauch | 500 W |
| Maße (W x D x H) | 1,320mm x 1,045mm x 1,100mm |
| Gewicht | Bis 109 kg (inklusive Vakuumeinheit mit 20 kg) |
| Garantie | 1 Jahr |
| Zertifikate | VCCI Klasse A, CE-Zeichen (Maschinen- und RoHS-Richtlinie), CB-Zertifikat, UL 60950-1, REACH, FCC Klasse A |
